Spécifications Techniques de l'Écosystème (Hardware Specs)

Paramètres physiques, interfaces et performances déterministes FreeRTOS

ESP-IDF v5.5.1 / C++17

Module / Sous-système	Paramètre / Composant	Détails d'Ingénierie

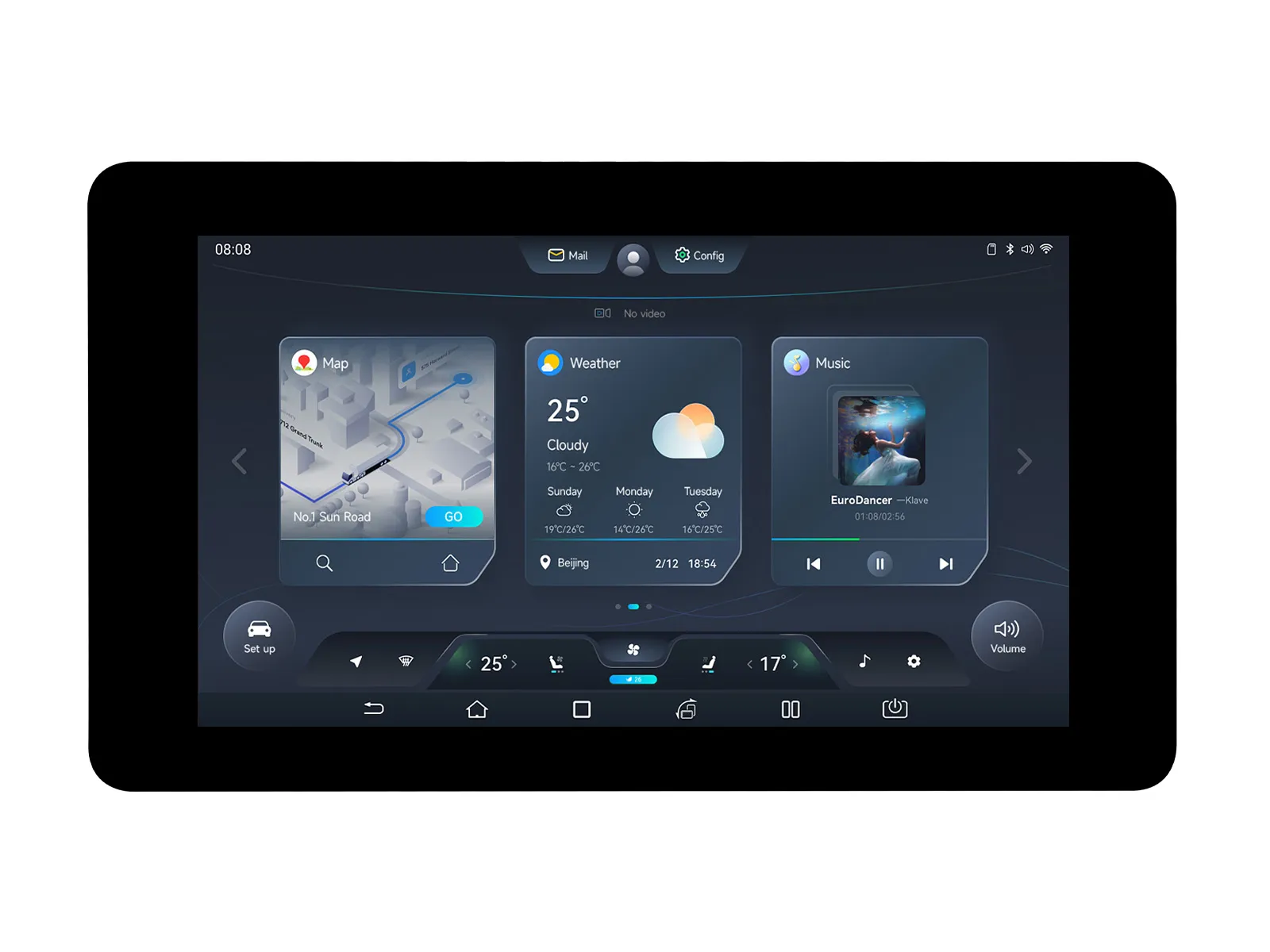

Console Maître IHM 7"	MCU Principal & Mémoire	ESP32-S3 (Dual-Core Xtensa LX7 @ 240 MHz), 8 Mo Octal PSRAM, 16 Mo Flash QIO
Console Maître IHM 7"	Écran & Tactile	Dalle RGB 1024×600 px (16-bit RGB565), tactile capacitif avec contrôleur Goodix GT911 (I2C)
Console Maître IHM 7"	Graphismes & Buffers	LVGL Direct-Mode avec allocation en mémoire Octal PSRAM, affichage sans déchirement (no-tearing)
Console Maître IHM 7"	Périphériques Locaux	Slot MicroSD (stockage des logs), surveillance batterie par ADC, horloge RTC

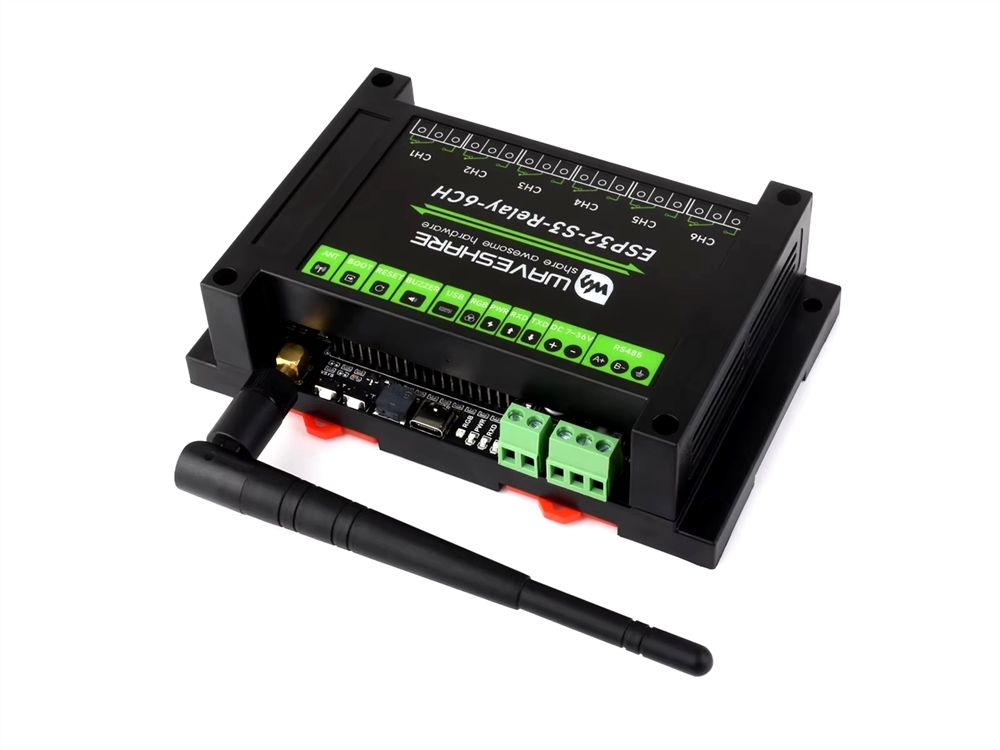

Module Relais Waveshare 6CH	MCU du Nœud	ESP32-S3 dédié (autonomie logique totale dans le coffret électrique DIN)
Module Relais Waveshare 6CH	Étage de Commutation	6 canaux opto-isolés (250VAC/10A, 30VDC/10A), voyants d'état LED par bobine
Module Relais Waveshare 6CH	Fiabilité (Fail-Safe)	Chien de garde matériel autonome ; bascule des contacts en état sécurisé lors de la perte des trames Heartbeat
Couche Réseau	Sécurité des Échanges	AES-128-GCM, vecteur IV 12 octets, tag MAC 16 octets, protection anti-rejeu (compteur SEQ)
Couche Réseau	Ports & Découverte	Port 8889 (diffusion Auto-Discovery toutes les 50 ms), Port 8888 (ordres UDP avec acquittement instantané)

Foire Aux Questions (FAQ Contributeurs)

Éléments clés sur le déploiement, la confidentialité et l'intégration industrielle

1. Pourquoi l'architecture ProPresta IT élimine-t-elle le recours au Cloud ?

La majorité des solutions domotiques grand public transmettent leurs données à des serveurs distants, ce qui induit de la latence, des risques d'intrusion et des coûts d'abonnement récurrents. Avec notre plateforme, l'ensemble des règles décisionnelles s'exécute localement sur les cœurs Xtensa LX7. L'absence de connexion Internet (WAN) n'interrompt en rien le contrôle de l'installation.

2. Que se passe-t-il en cas de coupure Wi-Fi ou de gel de la console IHM ?

Le module actionneur Waveshare 6CH dispose de son propre microcontrôleur exploitant une tâche FreeRTOS autonome. Si le module ne reçoit aucun paquet chiffré de Heartbeat durant le délai paramétré, la procédure Fail-Safe s'enclenche – les sorties retombent en position de repos sécurisée.

3. Le système est-il compatible avec les superviseurs SCADA / Home Assistant ?

Oui. Le firmware repose sur du code C/C++ natif sous environnement ESP-IDF. L'écran et les cartes relais autorisent une intégration directe via le bus RS485 (Modbus RTU) et des liaisons binaires locales.

4. Comment les communications sans fil sont-elles protégées contre le rejeu ?

Chaque datagramme UDP transmis sur le port 8888 est chiffré en AES-128-GCM par les blocs matériels de l'ESP32-S3. La trame comporte un compteur de séquence incrémental et un sceau d'authentification MAC de 16 octets – toute trame interceptée puis réémise frauduleusement est rejetée immédiatement.
