Agrométéorologie et ingénierie de l'irrigation

Détails: Catégorie : Ingénierie d'irrigation

En agrométéorologie et en ingénierie de l'irrigation, la référence pour le calcul des besoins en eau est le modèle FAO-56 Penman-Monteith (ou ses variantes simplifiées adaptées aux microcontrôleurs, telles que le modèle de Hargreaves-Samani).

Pour le microcontrôleur ESP32-S3, le coefficient d'irrigation $ K_{\text{irrig}} $ (multiplicateur de la durée d'arrosage de la zone) est déterminé par le bilan hydrique entre l'évapotranspiration et les précipitations :

Où :

$ \text{ET}_c $ – évapotranspiration réelle de la culture (quantité d'eau perdue par évaporation du sol et transpiration des plantes).
$ P_{\text{eff}} $ – précipitations efficaces (pluie ayant effectivement pénétré dans la zone racinaire).
$ \text{ET}_{\text{base}} $ – besoin hydrique journalier de référence (valeur étalon pour laquelle l'utilisateur a défini une durée d'arrosage de base, généralement $ 4.0\text{ mm/jour} $).
$ \text{clamp}(x, 0.0, 1.5) $ – fonction de saturation bornant le coefficient dans un intervalle de sécurité opérationnelle.

1. Décomposition des composantes de la formule

A. Évapotranspiration réelle de la culture ($ \text{ET}_c $)

$$\text{ET}_c = \text{ET}_0 \times K_c$$

$ K_c $ – coefficient cultural lié au type de végétation (ex. gazon = $ 0.8 $–$ 0.9 $, arbustes = $ 0.6 $).
$ \text{ET}_0 $ – évapotranspiration de référence [mm/jour].

Sur le microcontrôleur ESP32-S3, à partir des données météorologiques issues d'Open-Meteo (température et humidité relative), l'évapotranspiration $ \text{ET}_0 $ est calculée à l'aide de la formule simplifiée de Romanenko-Turc :

Formule de l'évapotranspiration de référence

Pour les conditions standards, en utilisant uniquement la température ambiante $ T $ [°C] et l'humidité relative de l'air $ RH $ [%] :

Lorsque l'air est sec ($ RH < 40\% $) et chaud, le coefficient $ C_h $ accentue automatiquement l'évaporation du sol.

B. Précipitations efficaces ($ P_{\text{eff}} $)

La végétation n'absorbe pas l'intégralité des précipitations : les averses dépassant un certain seuil ruissellent en surface ou s'infiltrent en dessous de la zone racinaire. Conformément aux directives de l'USDA (Soil Conservation Service) :

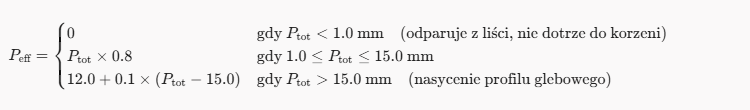

Formule des précipitations efficaces Peff

Où :

2. Implémentation vectorielle sur ESP32-S3

L'algorithme heuristique implémenté dans smart_irrigation.c constitue un développement de Taylor des équations ci-dessus autour du point d'équilibre ($ T = 20^\circ\text{C} $, $ RH = 60\% $, $ P = 0\text{ mm} $) :

$$K_{\text{irrig}} = 1.0 + \Delta T + \Delta RH - \Delta P$$

Pondérations linéaires dérivées des équations différentielles de l'évapotranspiration :

$$K_{\text{irrig}} = 1.0 + 0.03 \cdot (T - 20) + 0.008 \cdot (60 - RH) - 0.20 \cdot P_{\text{eff}}$$

Avec application stricte des seuils limites de sécurité :

$$\text{Si } \left( P_{\text{actuel}} > 0.5\text{ mm} \quad \text{ou} \quad P_{\text{tot}} \ge 5.0\text{ mm} \right) \implies K_{\text{irrig}} = 0.0$$

3. Calcul de la durée d'activation des électrovannes

La durée finale envoyée aux registres matériels et au décompte en mémoire RAM relay_countdown_timers[zone] est calculée par le produit suivant :

$$t_{\text{exécuté}} = \lfloor t_{\text{base}} \times 60 \times K_{\text{irrig}} \rfloor \quad [\text{secondes}]$$

Pour une durée programmée $ t_{\text{base}} = 10\text{ minutes} $ et un coefficient calculé $ K_{\text{irrig}} = 0.47 $ :

$$t_{\text{exécuté}} = 10 \times 60 \times 0.47 = 282\text{ secondes}$$
